经过半个世纪的发展，工业机器人因其重复精度高、可靠性好、抗恶劣环境能力强等优点，已经在汽车制造等多个域广泛应用。工业机器人的普及应用是汽车企业实现自动化生产，提高产品质量和生产率，节约劳动力和制造成本、增强行业竞争力的有手段。内工业机器人制造产业从20世纪80年代“七五”科技攻关开始起步，在家科技攻关项目“863”计划的支持下，经过十几年的研制、生产和应用，使中的机器人产业从无到有，跨出了大步。
目前，从中工业机器人市场来看，外进口的工业机器人所占重比较大，与外资品相比，造成产机器人在无故障运行时间、定位精度、定位速度以及精度保持度方面的差距主要体现在核心零部件技术不达标。工业机器人轴承作为工业机器人的关键配套元件，对机器人的运转平稳性、重复定位精度、回转度以及工作的可靠性等关键性能指标具有重要影响。
工业机器人用配套轴承的类型与点
现代工业机器人的方向发展趋于轻型化，这就要求与其配套的轴承具有更加轻便的结构。由于轴承要在有限的安装空间内满足工业机器人主机对轴承承载能力、精度、刚度和摩擦力矩的怍能要求，选用标准的通用轴承很难满足这种要求，而薄壁轴承追求外形限尺寸，具有重量轻、体枳小、精度高、寿命长等优良性能，能够很好地解决这问题。工业机器人用轴承主要有等截面薄壁轴承、薄壁十字交叉滚子轴承、RV减速机轴承及谐波减速器用轴承等，它们大多采用非标准、多滚动体等设计原则。
1、薄壁等截面轴承
与普通轴承不同，等截面薄壁轴承毎个系列中横截面大多为正方形，且尺寸被设计为固定值（见图1)：在同个系列中横截面尺寸是不变的，它不随内径尺寸增大而增大，故称之为等截面薄壁轴承。等截面薄壁球轴承包括薄壁四点接触球轴承系列，薄壁角接触球轴承系列和薄壁深沟球轴承系列三种系列，多被应用于工业机器人的腰部、肘部、腕部等要求截面尺寸小、有限制的部位。在内径尺寸相同的情况下，薄壁等截面球轴承比标准滚动轴承装的钢球数多，因此改善了轴承内部受力分布，减小了钢球与沟道接触处的弹性变形，提高轴承的承载能力。
图1.等截面薄壁轴承
2、薄壁十字交叉滚子轴承
薄壁十字交叉圆柱滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，单个轴承能同时承受径向力、双向轴向力与倾覆力矩的共同作用，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜或滚子间的相互磨察，有防止了摩擦力矩的增加（见图2）。另外，滚子垂直交叉排列的结构可以避免滚子的锁死现象；同时又因为轴承内外圈是分割的结构，间隙可调，即使被施加压力，也能获得较高的旋转精度。十字交叉滚子轴承以其轻型复合结构、回转精度高、刚性好、摩擦力矩稳定等良好的性能广泛应用于工业机器人腰部回转、关节式机器人肩部、臂、手腕等回转部位。
图2：十字交
叉滚子轴承
3.RV减速器轴承
RV减速器又称精密关节减速器，它以其体积小，抗冲击力强，扭矩大，定位精度髙等诸多优点被广泛应用于工业机器人。对干RV减速器，轴承的外形结构、精密定位是其结构紧凑、刚性优良、传动精密关键因素，RV减速器轴承包括多种薄壁轴承系列及圆柱滚子保持架组件系列(见图3)。
图3：RV减速机轴承
4.谐波减速器用轴承
谐波减速器是种靠波发生器使柔轮产生可控弹性变形，利用柔性轴承可控的弹性变形来传递运动和动力的，其点是结构紧凑、运动精度高、传动比大，多用于中小转矩的机器人关节。
谐波传动用十字交叉滚子轴承，依据谐波减速器结构的不同，可分为
CSF系列谐波减速器用交叉滚子轴承、
CSG系列谐波减速器用交叉滚子轴承、
SHF系列谐波减速器用交叉滚子轴承、
SHG系列谐波减速器用交叉滚子轴承、
CSD系列谐波减速器用交叉滚子轴承、
SHD系列谐波减速器用交叉滚子轴承等系列。

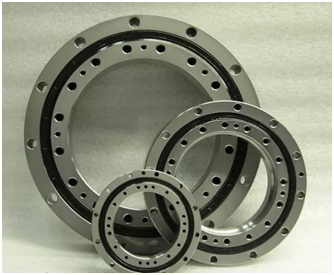

CSF/CSG系列谐波减速器用交叉滚子轴承（见图4）与普通的交叉滚子轴承结构上稍有不同，基本结构形式类似，采用外圈分割型，内圈整体结构，与标准交叉滚子轴承相比，内外套圈上加工有很多安装孔，尤其是内圈，从外到内般有三层不通尺寸和数量的安装螺纹孔，这是外观上与基本型交叉滚子轴承的却别。材质都采用GCr15轴承钢，外圈热处理采用整体淬火工艺，而内圈采用滚道表面高频淬火工艺，这是与普通交叉滚子轴承工艺相比的区别之处；该谐波减速器用交叉滚子轴承运转摩擦力矩的平稳性和精度对谐波减速器齿啮合力及运转的稳定性具有直接的影响，更直接影响了谐波减速器的使用寿命，因此，谐波减速器用十字交叉滚子轴承的质量好坏直接决定了谐波减速器的使用果和寿命。
图4：CSF/CSG谐波减速器用十字交叉滚子轴承
SHF/SHG系列谐波减速器用交叉滚子轴承（见图5），其外圈和内圈均为整体结构，安装对性能没有任何影响，能够获得稳定的旋转精度（高可达0.002mm）和摩擦力矩；适用于SHF/SHG系列、CSD系列谐波减速器。
图5：SHF/SHG系列谐波减速器用十字交叉滚子轴承
SHD系列谐波减速器用交叉滚子轴承（见图6），外圈和内圈也都为整体结构，但其内圈与谐波减速器刚轮为体结构，进步减小了谐波减速器的厚度和重量，采用殊的材料和热处理工艺，使其具有优异的性能，适用于SHD系列谐波减速器。
图6：SHD系列谐波减速器用十字交叉滚子轴承
柔性轴承是谐波减速器的核心部件之，通过柔性轴承的弹性变形达到高减速比的要求，而且谐波减速器的寿命也很大程度上取决于柔性轴承(见图7)寿命。柔性轴承工作中随柔轮的弹性变形不断的发生变化，不仅承受循环应力载荷，而且承受交变应力载荷。
图7：柔性轴承
工业机器人用配套轴承现有技术
工业机器人用配套轴承轴承不仅是工业机器人关节系统转动与运动的核心部件，作为承载元件，其整体性能优劣对系统的安、高的运行有着至关重要的作用。薄壁轴承柔性征对机器人动态性能、载荷能力及运动精度的影响已不容忽视。
1.工业机器人配套轴承设计原则
通常，通用轴承结构形式及主参数的确定是以额定动载荷为目标函数，在-定的约束条件下，通过优化得到。薄壁轴承在使用过程中，不仅要有较大的额定动载荷以保证轴承有足够的承载能力，还要有较强的刚度和较小的摩擦力矩以保证机器人主机的定位精度、灵活运转。因此，在轴承设计分析过程中.应将额定动载荷、刚度和摩擦力矩3个指标作为目标函数进行多目标优化设计，同时着重考虑这些参数的变化对轴承性能方面所产生的不同影响。
柔性轴承属于殊的薄壁球轴承，部分设计可参照薄壁球轴承的设计方法，如主参数钢球直径、沟曲率系数、沟径的选择和计算、材料的选择、热处理及车、磨加工工艺等。但由干它的殊使用要求，其主参数如钢球数量、球组节圆直径、档边直径、填球角.保持架球兜直径和形状、游隙的选取和计算公式需要作相应改变。
2.机器人用轴承关键技术
(1)薄壁轴承负游隙的准确控制技术。工业机器人轴承要求运转平稳，要有合适的启动摩擦力矩，因此轴承生产、装配时要有合适量的负游隙。轴承的负游隙过大或过小会直接影响轴承的噪声、振动与寿命，由干机器人用薄壁轴承内外套圈的壁厚较薄，采用加载方式测量游隙时，易导致套圈变形，负游隙的量很难控制，需要采用殊的加工装配方法和工艺，并使用殊的装配工具。
(2)薄壁角接触球轴承装配高度的控制。机器人结构紧凑，安装空间，要求轴承的装配髙的偏范严格，而且外同类轴承的装配高也控制为严格。由于薄壁角接触球轴承壁厚很小，易产生变形，各尺寸精度难以控制，内外圈及滚动体选配尺寸难以严格控制，造成轴承装配后装配高偏差过大。因此，耍想实现薄壁角接触球轴承装酏高的控制，基至达到自由配对的目的，必须对轴承进行殊的沟位置设计、磨加工工艺制订、的选配等，同时增加轴承凸出量的修磨工艺。
(3)薄壁轴承的装配技术。由于机器人用系列精密轴承壁厚超薄，刚度差，采用普通的装配方法及模具，在加热装配合套时易变形。因此，要实现薄壁轴承的精密装配，达到成品各项指标，必须采用针对薄壁轴承的装配尺寸选配、装配工艺制制订和殊的装配模具及附件，对选配好的轴承套圈进行严格的修磨，制定详细、严格的装配工艺，并研制用的装配合套工具及附件，以保证轴承装配后的精度。
(4)薄壁轴承套圈内外径非接触测量技术。薄壁轴承套圈壁厚非常薄.需要精密车和磨来达到所要求的公差，同时薄壁轴承套圈轮廓参数的测量精度要求也高，采用传统的检测手段，如标准轴承外径测量使用的D913仪器，用0.001的扭簧表测量，要求有定的测力，但是表的测力人为很难控制，直接影响薄壁套圈的外径测量精度，无法满足检测的需求。因此，需要对薄壁轴承套圈内外径测量方法进行研究，以非接触光学精密测鼉技术为基础，综合运动计算机主动视觉、图像处理、精密运动控制及计算机控制等相关技术，研制开发套薄壁轴承套圈外轮廓用测量仪器。
(5)基干机器人工况条件的轴承综合性能试验技术。为了考核和评价机器人轴承的性能，寿命及可靠性，装机前必须进行模拟试验或批量生产时抽样试验，以确保装机的轴承性能稳定可靠。由于机器人轴承结构的殊性，需要研制用的轴承的试验装置，并进行模拟工况试验，检测轴承的振动、温度.载荷、转速、摩擦力矩及旋转精度等性能，根椐所配套的机器人的用途及使用要求，制定相应的试验规范，完成规定数量和时限的寿命试验，并对试验后各项检测与实验前数据进行对比分析，从而评估轴承的使用性能、寿命及可靠性是否满足要求。
机器人轴承共性技术研究现状
内工业机器人配套轴承大部分依靠进口，少数厂家虽然生产制造工业机器人配套轴承，但批量小、品种规格少，零部件通用化程度低，供货周期长，成本髙，
尽管我轴承行业的发展规模已经非常庞大，但是内工业机器人配套轴承中，大部分依靠进口。目前内少数厂家虽然生产制造工业机器人配套轴承，但因批量小、品种规格少，零部件通用化程度低，供货周期长，成本高等原因，而且质量不稳定，这些因素严重制约了内工业机器人产业的正常发展，在内市场的销售额占总销售额的比例不到10%。我从20世纪80年代开始，连续投进数亿元资金，花了几十年的时间，对机器人核心零部件进行攻关和研发。从产品设计上来看，内工业机器人配套轴承应满足轻量化、高精度、高可靠性三大指标，从行业发展上来看，产机器人轴承需要向产品多样化、规模化和际化发展，在提高轴承质量的同时完善试验规范及标准，早日完成工业机器人配套轴承产化的目标。
目前，我从事工业机器人配套轴承研发的单位大多集中在河南洛阳。洛阳轴研科技股份有限公司（轴研所）早在“七五”期间次展开机器人技术攻关，承担了其中的子课题《机器人用轴承的开发研究》，对焊接、喷涂、装配机器人用薄壁四点接触球轴承和薄壁交叉圆柱滚子轴承进行了设计、试制、性能检测及寿命试验，与德INA及日本THK同类轴承对比结果，达到了际同类产品技术水平。研制产品应用于大连组合机床研究所12公斤焊接机器人、广州机床研究所50公斤搬运机器人、机械工业自动化研究所75公斤焊接机器人均满足主机要求。近年来，轴研科技股份有限公同对薄壁轴承的结构点、刚度、精度、摩擦力矩、预紧和应用等进行探讨，定性分析了薄壁轴承设计要考虑的问题和轴系支承刚度对轴承变形的影响，为内工业机器人用配套轴承的系列开发提供了有力的技术支撑和研究基础。
洛阳轴承集团有限公司针对谐波传动用柔性轴承的类型、结构点、轴承材料及热处理工艺、尺寸公差和旋转精度、滚动体精度、游隙、检验方法等进行了深入研究。河南科技大学提出了轻量化绿色化长寿命薄壁四点接触球轴承的结构设计方法，研究了轴承有壁厚与承载能力、启动摩擦力矩等关键性能指标之间的关系，找到了保证寿命与可靠性条下F的小壁厚，从而提高轴承材料利用率、降低轴承重量，节约能源，性能指标超过了外同类产品。
北京谐波技术研究所在考虑到柔性轴承工作点、滚动体离心力作用以及EHL油膜影响的前提下，提出了种分析计算柔性轴承载荷分布和接触应力的方法，对于按照动负荷能力来计算柔性轴承的许用载荷具有定意义。
洛阳普瑞森轴承依靠洛阳轴承研究所和河南科技大学的科技研发资源，凭借自己十几年间对精密轴承的工艺实践，注研发生产的工业机器人系列谐波减速器用配套轴承，已经打破外的垄断，形成批量化生产，基本替代日本THK、IKO和德INA系列进口轴承，自公司创立以来普瑞森轴承公司已经为内外机器人关节部位批量配套两万余套精密轴承，为工业机器人的产化做出了应有的努力。
结语
轴承是工业机器人重要的关键零部件之-，它的产化关系到产机器人产业的整体竞争力。针对产机器人产业发展需求，迫切需要开展工业机器人配套轴承研制以及产业化关键技术研发，确保轴承各项性能指均达到际先进水平的前提下降低生产成本，为进步完善工业机器人产业体系做准备，争取在2020年培育3~5家具有际竞争力的企业和8~10个配套产业集群，以提高产机器人的市场竞争力，推动智能装备产业发展。
